有源晶振和無源晶體是晶振的兩大種類，我們常聽到晶振廠家又或者是行業內資深人士將四腳以及四腳以上的貼片晶振定義為有源晶振，兩腳或者四腳晶振定義為無源晶體。又或者有源晶振只有MHZ的頻率，而KHZ的頻率都屬于無源晶體？這樣的結論是否成立了？如果您想深刻弄懂晶振的技術以及掌握對晶振的認知，不妨從以下幾個問題跟隨瑞泰電子一起學習交流探討！

• 32.768K晶振都是無源晶體嗎？如下圖所示

  品牌：EPSON（愛普生晶振）

  封裝：8.0*3.8*2.54mm

  頻率：32.768KHZ

  腳位：4pin

  屬性：無源晶體

  品牌：TXC晶振（臺灣晶技）

  封裝：5.0*7.0*1.2mm

  頻率：32.768khz

  腳位：4pin

  屬性：有源晶振

  產品案例證明，KHZ晶體單元不一定都是無源晶體，也有有源晶振的存在，目前32.768K有源晶振封裝有2520；3225；5032；5070.產品優點功耗小，起振快，抗干擾能力強。

• 32.768K無源貼片晶振有哪些封裝？

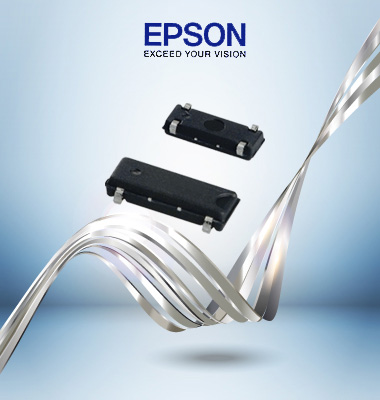

  無源貼片晶振有兩種，一種厚如積木，但耐震耐熱；封裝尺寸依次為MC306晶振（8.0*3.8*2.54mm）；MC156晶振（7.1*3.3*1.5mm）；MC146晶振（7.0*1.5*1.4mm）

   MC306晶振    MC156晶振      MC146晶振

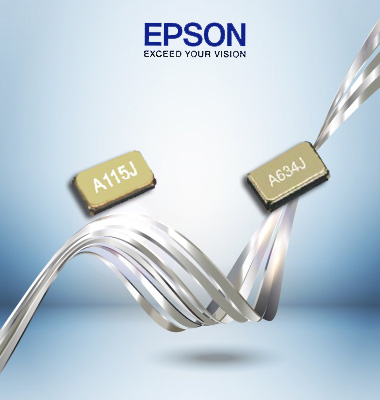

一種薄如卡片，但輕巧便捷。封裝尺寸依次為FC-135晶振（3.2*1.5*0.8mm）；FC-12M晶振（2.0*1.2*0.35mm）；TFX-04晶振（1.6*1.0*0.5mm）

   FC-135晶振     FC-12M晶振    TFX-04晶振

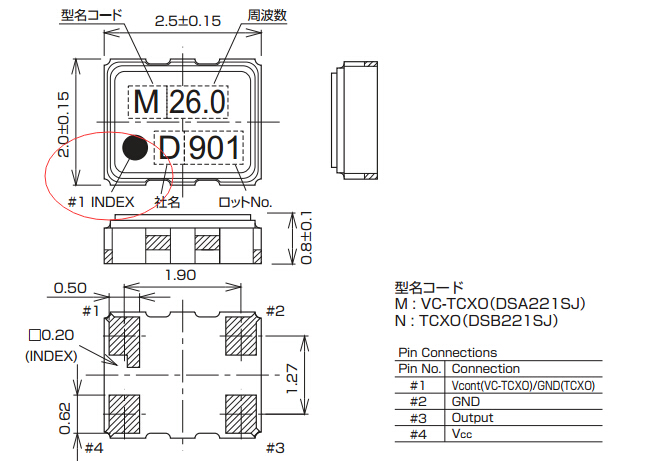

• 無源晶振引腳定義

 無論是四腳貼片晶振還是兩腳貼片晶振，無源晶振引腳均不分方向，四腳無源貼片晶振腳1與腳3接地，腳2與腳4無功能。為了更容易識別到晶體的腳1與腳3，腳1口設有缺口方向，順時針數過來，依次為腳1，腳2，腳3，腳4。如下圖所示

摸透晶振不是一朝兩日的時間，關注我們，讓您更懂晶振
