對于晶振或者IC產品而言，晶振的一個小小字符的不同，其產品也會有不用的作用。不然官方不會吃飽撐著沒事干。那么近熱銷的京瓷中受歡迎的2520貼片晶振，我們瑞泰官方簡要分析2520同款體積的型號不同的區別所在。
    2520貼片晶振有無源晶振和有源晶振之分，有源晶振想必大家都不會有疑問，疑問多的恐怕要數我們京瓷2520貼片晶體的型號了。首先我們列舉出2520貼片晶振，京瓷品牌的型號有
1，CT2520DB
2，CX2520DB
3，CX2520SB
   以上三款型號體積都屬于2.5*2.0mm的小型貼片晶振，同是日線一線品牌京瓷晶振的型號。那么區別在于哪里呢？我們關心的當然是體積的問題了。因為晶振如果在成熟的電路板中一旦確定好的話，如果因為體積的影響，重新對電路板改版的話是相當麻煩的，這種情況出現在市場上實在沒有想要的體積晶振，才會迫不得已更改晶振的封裝尺寸大小。
1，CT2520DB 完整體積為2.5*2.0*0.95mm
2，CX2520DB 完整體積為2.5*2.0*0.45mm
3，CX2520SB  完整體積為2.5*2.0*0.45mm
   對于以上三款貼片晶振的體積參數看來，CT2520DB晶振的厚度是要高于CX2520DB晶振和CX2520SB的。那么除了體積是我們所關系的問題外，其內部工作電路也是如此。CT2520DB晶振是帶熱敏電阻的，而CX2520DB晶振和CX2520SB晶振是沒有的。具體產品性能也要看客戶的制造產品是否需要用到熱敏電阻。晶振的溫度范圍也是我們不可忽視的一個重要參數，特別是汽車電子產品和手機通訊產品等，對晶振的溫度都有著嚴格的要求。
1，CT2520DB 工作溫度范圍—30℃—+85℃  存儲溫度范圍—40℃—+105℃
2，CX2520DB 工作溫度范圍—10℃—+70℃ 存儲溫度范圍—40—+85℃
3，CX2520SB  工作溫度范圍—10℃—+70℃ 存儲溫度范圍—40—+85℃
   接下來教各位采購如何從京瓷料號分析晶振的參數，這個很重要，大家一定要收藏起來，以便日后查詢套用。

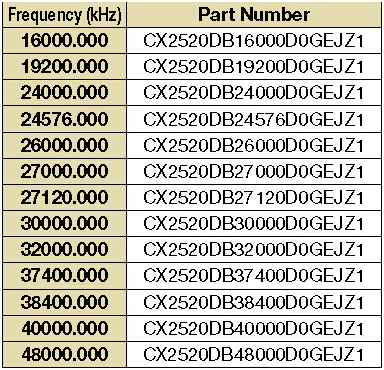

part number欄目為CX2520DB晶振的料號
以CX2520DB160000D0EJZ1為例，不要看到這么長串的料號就開始犯暈了，這里的每一個字符都代表特定的字符，我們采用分解的方式講解，大家應該就能一目了然了。
1，CX2520DB開頭代表此款晶振為2.5*2.0*0.45mm的貼片晶振，
2，160000代表此款貼片晶振的頻率是16.0000MHZ。
3，D0代表其負載電容為8PF，如果此處的D0變成B0，則此款晶振的負載電容為6PF。
4，G字符代表石英晶振的頻率穩定度，此處的頻率穩定度為±15×10 ^-6
5，EJ代表其工作溫度范圍，對照上表，EJ對應的應是—10℃—+70℃
6，Z1代表個人規格
   那么CX2520DB160000D0EJZ1這個料號中，我們不難看出，這是京瓷品牌的一款體積為2.5*2.0*0.45mm的貼片晶振，頻率為16MHZ，負載電容為8PF，頻率穩定度為±15×10 ^-6  其工作溫度范圍為—10℃—+70℃。
   各位聰明的采購根據瑞泰總結分析的技術資料是否對京瓷晶振的料號一點也不陌生了呢？此篇文章強烈收藏起來哦。
