注意！這樣貼片容易導致晶振損壞
32.768KHZ晶體出現不良率甚至停振的概率只有10萬分之一！ 32.768K貼片晶體是一種電子產業常用到的頻率元器件，貼片晶體也有另外一種說詞，則是石英晶體諧振器，廣泛應用在電器水表，時鐘，定時模塊等領域，常用的石英晶體封裝則是現在的3215貼片晶振以及2012貼片晶振，當然提及到的只是常用的貼片晶振，因此還會有比2012貼片晶振更小的封裝，可能是出于成本考慮，所以小于2012貼片晶振的并不被廣泛應用。講到成本，只有當晶振體積越小時，成本才會相應的增加。時常聽我們所說的石英晶體，石英，石英，就以為石英晶體和石頭一樣堅硬，無堅不摧的，事實上，正好相反，石英晶體內部有一塊薄膜的芯片，而芯片是懸空而架，外部是石英，如果受外部阻力過大，內部芯片很容易震壞，且晶體頻率越高，芯片膜越薄，因此，越高頻率的晶體越脆弱。

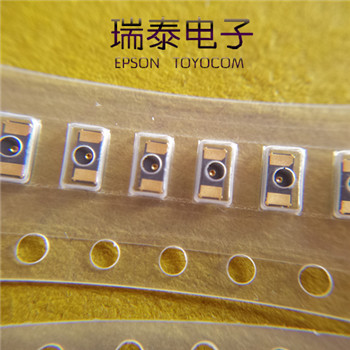

背景交待： A客戶電路板采購一批FC-135 32.768K 12.5PF EPSON晶振，電路板電容為15PF，但沒有外接電容，IC內部集成了電容，晶振上錫一批之后，發現有部分不能正常通訊，懷疑是晶振問題，且發現晶振有裂開的現象。但是不良品發回深圳瑞泰檢測，參數指標都達標，除了破裂的晶振外。A客戶產品是外發貼片廠加工的。
事件分析：
1， 發生晶體損壞概率就是在SMD貼片時，F(xiàn)C-135包裝比1206約略大小，但是厚度比1206厚，所以FC-135貼片晶體跟著一般電阻電容一起打，那么打件的磅數壓力肯定比電阻電容還大，當然容易脆裂。
2，也有可能是有可能是貼片飛輪保養不當，受外力不當，導致晶振不起振，
