你應該看過不少國外的大片，什么樣類型的大片才能在國內引起一陣轟動了，例如真槍實戰的，高科技跟蹤定位手段的，科幻大片等。國產的電影開頭蹦出一串英文，好像瞬間能提高該片的檔次。特別是劇中出現FBI戰警，特務等等這樣的角色，更是能給該影片加分。我們都知道，像FBI，特務這樣身手不凡的人想要找到一個人的所在地根本不是什么難事，難道他們有特意功能，有火眼金睛嗎？他們全靠高科技的秘密追蹤武器。
   今天我們要拆解的竟是美國聯邦調查局FBI用的汽車追蹤設備，是否會感到驚訝，這么隱秘的設備怎么會在你的手中。其實，這是一位美國女士無意間從她的汽車底下發現的。該設備包括了用于追蹤汽車定位的GPS單元，可想而知既然有GPS單元，自然少不了我們的晶振，到底如此神秘的追蹤設備會用到什么樣的晶振了。相信大家和我一樣期待。還有一個RF發射器，主要用于將其位置發送到FBI。接下來讓我們一起來一場視覺的震撼，一起解開FBI汽車追蹤儀器的神秘面紗。


上圖中，順時針方向依次為電池組、GPS天線、發射/接收單元和磁力安裝支架

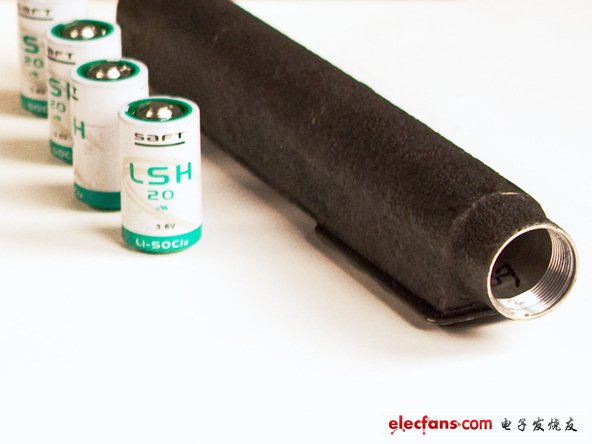

到底是什么為這神奇的設備提供電源支持的呢？讓我們打開這電池組底部尋找答案吧。原來這設備的電力是由四節太陽能鋰電池（Li-SOCl2）提供的每節電池電池容量高達 13，000 mAh！大約是ipad 2電池的兩倍！這些太陽能電池適合用于低電壓、長壽命的接收器/發射器供電環境

ok！終于到了拆解環節了。我們先從被電線連起來的兩個分立的發射/接收模塊開始。上圖中較短小的還沒連接的那根天線就是將本地信號傳送給美國聯邦調查局的轉調器，FBI就馬上可以知道你在哪里了。那根較大的天線則用來接收位于地球上方發出的GPS信號。瞬間感覺這么一個高端大氣上檔次的組織機構的秘密武器竟毫無遮掩的暴露在我們眼前了。似乎比看大片還過癮。

去掉螺絲后，我們即將可以看到GPS內部的結構了。

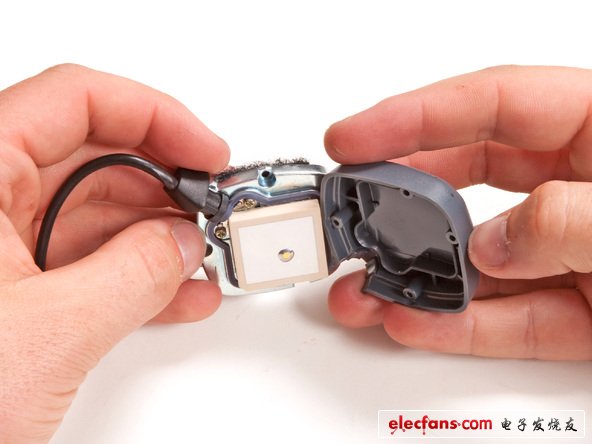

為了隨時可拆開，GPS天線采用膠合緊緊粘合在一起

瞄一眼那天線電路板，上面顯示它是SIgem制造的，該公司與泰科公司在2000年早期曾聯手研發過GPS元器件

現在，讓我們再回到接收器/發射器模塊

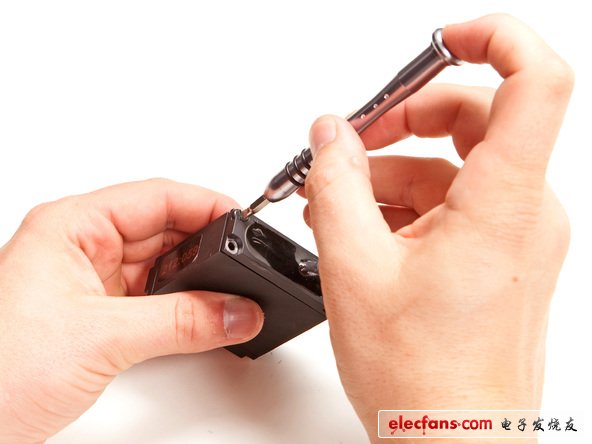

　　外部的一些螺絲仍然將我們和它的內部相隔開

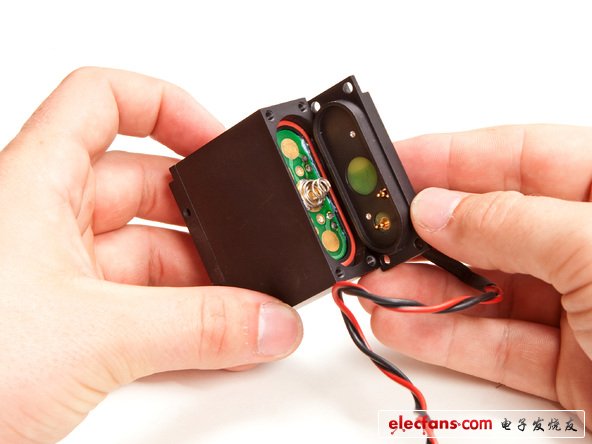

從后蓋可以看到它非常容易與電源模塊相連接起來

為了能直接進入模塊的“大腦”里面去，現在我們將集中精力在其后蓋。這里比如成大腦，也看得出是非常重要的一個模塊。到底里面有什么呢？我們期待已久的晶振怎么還沒有出現了。

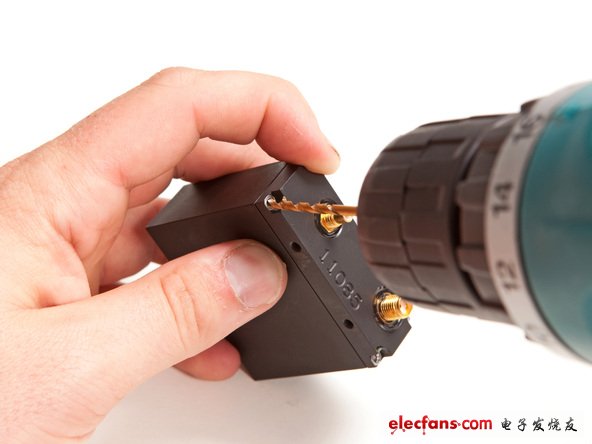

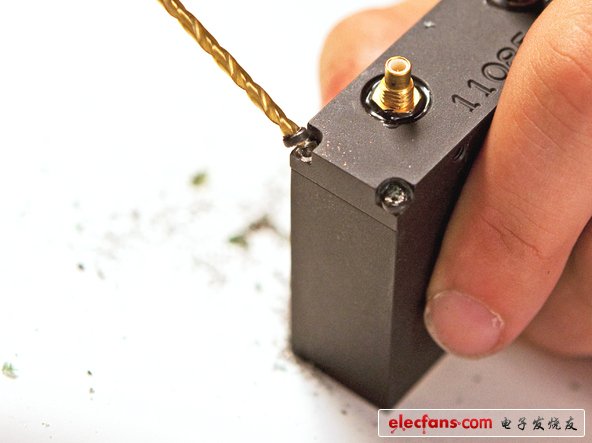

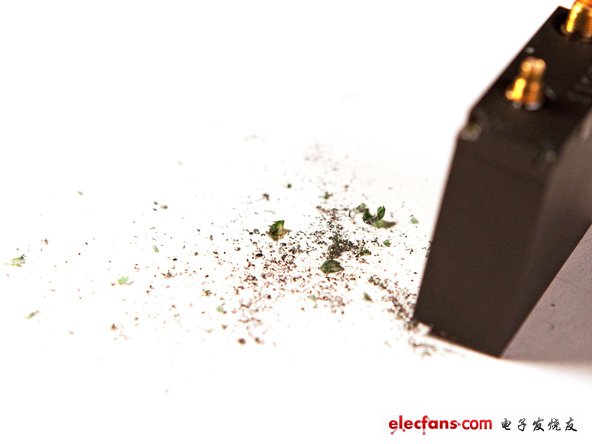

FBI確實不想別人隨意擺弄他們追蹤設備的內部設置，以至于我們不得不將電鉆請出來弄開螺絲。這么緊密的封裝，你是否更加有欲望急切的想知道內部到底是什么樣的結構了。

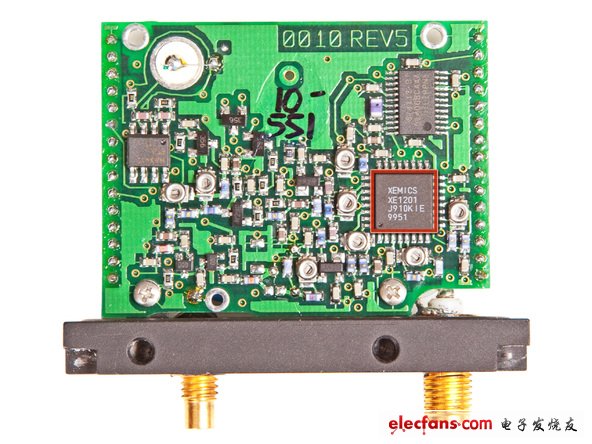

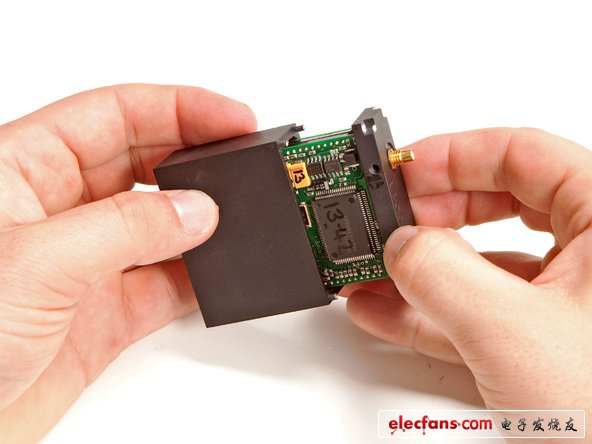

取下螺絲后，馬上就可以看都裸露出來的收發器電路板。話說電子元器件都長得一樣么。怎么感覺自己好像看到了幾顆陶瓷晶振一樣，仔細看來，原來不是晶振。真發現那些電容電阻和我們的陶瓷晶振沒有什么區別了。如果是不認識的人來區分的話，肯定會有這樣的想法，就比如當初剛接觸晶振行業的我。

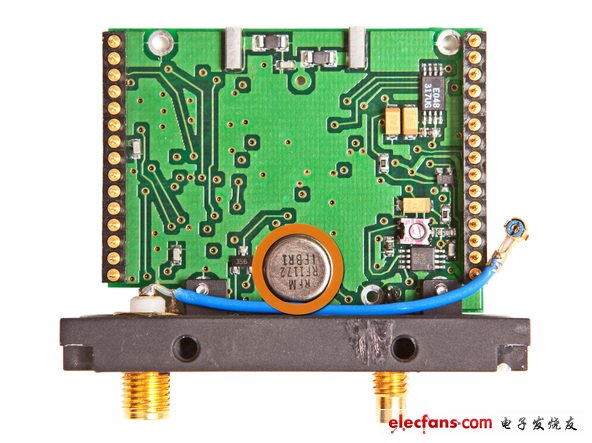

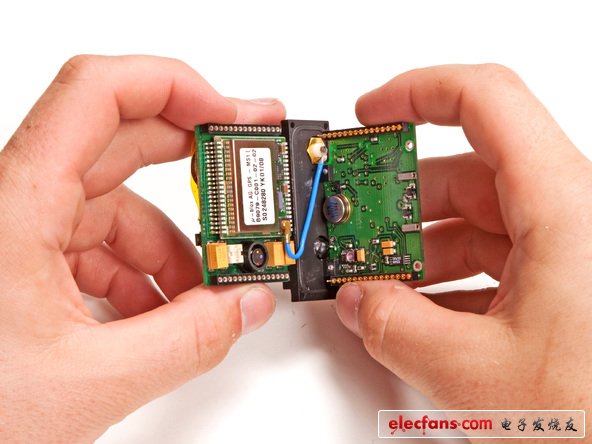

可以看到，兩塊電路板是可以分開的，據猜測，應該考慮到檢測電路的便利性而設計的。中間那條藍色的電線連接著GPS電線和GPS接收器電路板一端。等等，似乎又看到了自己熟悉的元器件，藍線下面的那個是聲表面濾波器嗎？仔細看看下面的細節圖。

當我們拆開GPS電路板模塊后，可以更清楚的看到內部元器件構成的細節

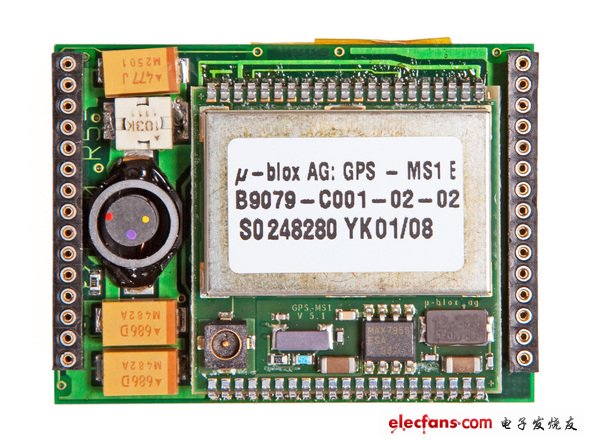

該模塊有一個GPS信號處理器件—— µ-blox GPS-MS1，它可以算得上是現代電子鼻祖級的了

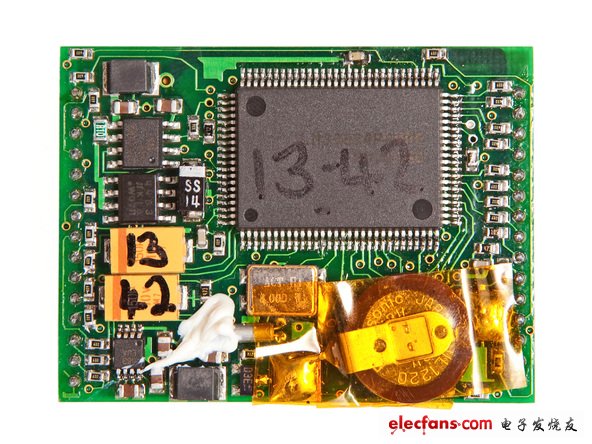

在該模塊的背面有一個備用電池用來驅動實時時鐘和維持GPS接收器的SRAM正常工作，以便于非常快速的連接到衛星進行通信，該動作被稱為“熱啟動”。大家是否看到了熟悉的身影，13-42字樣元器件的下面就是我們熟知的貼片晶振了。頻率似乎是4MHZ的，封裝是5070的。金屬封裝的。瞬間感覺和至親至愛的人重逢一般的美妙感覺。原來如此神秘的FBI組織秘密追蹤武器的內部結構被我們一覽無遺，

終于看清了這個看似像聲表面濾波器實則上是RF射頻的元器件了，真要長得這么相似嗎？讓人傻傻分不清呀。

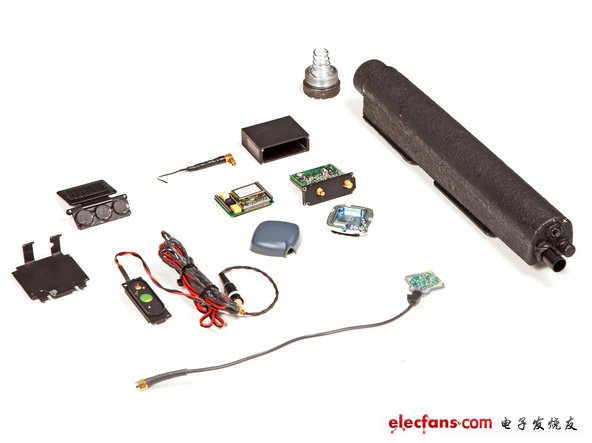

來一個全家福吧。簡直大飽眼福呀。因此晶振的應用可謂太廣泛了，小到不起眼的遙控器，大到神秘組織機構用的秘密武器。
